Nâng cao hiệu quả xử lý sự cố lưới điện từ sáng kiến điều khiển xa Recloser

(QT) - Thực tế vận hành hệ thống lưới điện, đầu tư lắp đặt sử dụng Recloser trên lưới đã đem lại hiệu quả trong việc phân đoạn sự cố, giảm thiểu suất sự cố thoáng qua. Tuy nhiên, hầu hết các vị trí lắp đặt Recloser nằm xa đơn vị quản lý vận hành, việc thao tác tại chỗ tương đối khó khăn, đặc biệt là ở những vùng núi xa xôi, hiểm trở. Vì vậy giải pháp điều khiển xa Recloser của nhóm tác giả: Huỳnh Tấn Thành (Giám đốc Công ty Điện lực Quảng Trị (PC Quảng Trị)), Võ Văn Hưng (Phó Trưởng Phòng Kỹ thuật), Nguyễn Văn Tài (Trưởng Phòng Công nghệ thông tin) và Nguyễn Xuân Thuỷ (chuyên viên Phòng Kỹ thuật) là sáng kiến đem lại hiệu quả trong công tác quản lý vận hành lưới điện, đặc biệt giúp cho việc phát hiện và xử lý sự cố trên lưới điện được thuận lợi, nhanh chóng.

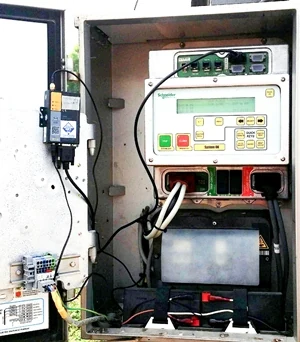

Thiết bị Router công nghiệp 3G IP Modem được lắp đặt tại tủ điều khiển Recloser NULEC

Mục tiêu của sáng kiến điều khiển xa và quản lý các Recloser của nhóm tác giả là xây dựng hệ thống giám sát và điều khiển thông qua giao tiếp truyền thông của Recloser thông qua đường truyền mạng di động kết nối máy tính điều khiển với Recloser bằng các phần mềm quản lý tương ứng. Hệ thống thu thập dữ liệu Recloser có khả năng thu thập dữ liệu trực tiếp theo thời gian thực từ các Recloser này, đảm bảo tính liên tục và chính xác của dữ liệu, phục vụ công tác vận hành và các ứng dụng nâng cao khác. Lưu trữ các sự kiện, thông sốquá khứ nhằm phục vụ công tác vận hành, phân tích hệ thống điện. Trên cơ sở đó, phương án phải thực hiện được giải pháp truyền thông kết nối các thiết bị đóng cắt trên lưới điện trung áp (Reclosers, LBS) có giao thức IEC 60870-5-101/104 sử dụng công nghệ 3G/GPRS kết nối về văn phòng công ty để thực hiện việc giám sát, điều khiển. Giải pháp truyền thông qua modem 3G/GPRS có chi phí đầu tư ban đầu thấp hơn rất nhiều lần so với phương thức truyền thông sử dụng modem UHF, tuy nhiên vẫn đáp ứng được đầy đủ các yêu cầu về mặt kỹ thuật khi kết nối với hệ thống hiện có, đồng thời dễ dàng lắp đặt, sử dụng. Nội dung chủ yếu của giải pháp là sử dụng modem có tính năng kết nối VPN (đóng vai trò VPN Client) kết hợp USB- 3G (đóng vai trò trỏ ra internet) kết nối với các thiết bị đóng cắt (Reclosers, LBS) cần giám sát trên lưới điện phân phối qua các cổng giao tiếp thông dụng như RJ45, USB, RS232 (với các thiết bị có giao tiếp USB, RS232 cần có thêm các bộ chuyển đổi qua chuẩn RJ45). Các tín hiệu của thiết bị đóng cắt được kết nối vào mạng internet nhờ một sim đăng ký dịch vụ 3G. Modem kết nối với thiết bị, thông qua hệ thống 3G kết nối VPN về Modem FTTH có địa chỉ IP tĩnh (đóng vai trò VPN server) đặt tại phòng máy. Lúc đó, các thiết bị kết nối vào modem sẽ giống như trong mạng nội bộ với máy tính điều khiển đặt tại trung tâm. Các máy tính này có thể thiết lập được các kênh truyền thông “trong suốt” (transparent) đến các thiết bị để điều khiển, giám sát… Vì vậy, tại trung tâm vận hành hệ thống sẽ lắp đặt 1 đường truyền internet tốc độ cao có địa chỉ IP tĩnh, modem phải có chức năng VPN serve; khai báo VPN server, phân dải địa chỉ mạng cho từng vị trí điều khiển để kết nối, trỏport cho modem kết nối trực tiếp từ máy tính ra thiết bị; trang bị 1 máy tính phục vụ công tác giám sát, điều khiển hệ thống. Để tạo mạch liên lạc với các Recloser, thiết lập tại các điểm thiết bị đóng cắt (đối với các Recloser hãng Nulec, Noja Power với cổng truyền thông RJ45: Cấu hình và lắp đặt 1 modem có tính năng VPN Client để kết nối về VPN server đặt tại Phòng điều hành; cấu hình và lắp đặt 1 USB 3G kết nối modem ra internet; cấu hình địa chỉ của thiết bị đóng cắt theo lớp địa chỉ của Modem VPN client để kết nối về trung tâm. Đối với các Recloser hãng Cooper, Tavrida, Siemens với cổng truyền thông RS232 thì thiết lập: Cấu hình và lắp đặt 1 modem công nghịệp có kết nối 3G, giao tiếp RS232 trỏ cổng thiết bị đến modem đặt tại trung tâm; cấu hình kết nối chương trình Virtual Com trên máy tính điều hành để kết nối thiết bị. Ngoài các thiết lập trên, cấu hình thiết lập hệthống điều khiển tại trung tâm với giải pháp kỹthuật, xây dựng hệthống mạng riêng ảo (VPN) kết nối các tủđiều khiển Recloser lắp đặt trên lưới điện về trung tâm điều khiển vàđiều khiển các Recloser bằng phần mềm cung cấp bởi nhà sản xuất tương ứng với các Recloser. Ông Võ Văn Hưng, Phó Trưởng Phòng Kỹ thuật PC Quảng Trị (đồng tác giả sáng kiến) cho biết giải pháp sáng kiến điều khiển xa Recloser ở PC Quảng Trị đảm bảo yêu cầu về mặt kỹ thuật, an toàn, nâng cao các chỉ tiêu độ tin cậy cung cấp điện, đặc biệt là các chỉ số SAIDI, MAIFI, đảm bảo hệ thống lưới điện các khu vực tỉnh Quảng Trị vận hành linh hoạt hơn, nâng cao chất lượng cung cấp điện và giảm tổn thất điện năng. Chỉ số SAIDI Tổng công ty giao cho PC Quảng Trị trong năm 2016 là 1.250 phút, trong đó bảo trì bảo dưỡng 1.150 phút và sự cố là 100 phút. Trong 6 tháng đầu năm 2016 , PC Quảng Trị thực hiện chỉ số SAIDI về sự cố là 22 phút, bằng 22% so kế hoạch năm. Việc triển khai lắp đặt điều khiển xa cho các Recloser được PC Quảng Trị triển khai từ tháng 12/2015 cho các Recloser đã lắp đặt trên lưới, đến cuối tháng 5/2016, tất cả 78 Recloser trên lưới điện tỉnh Quảng Trị đã được lắp đặt điều khiển xa về điểm điều khiển tập trung tại Phòng Điều độ. Kể từ khi áp dụng sáng kiến giải pháp điều khiển xa Recloser, công tác quản lý sự cố lưới điện trên địa bàn Quảng Trị đã đem lại hiệu quả rõ rệt theo mục tiêu ban đầu đã đề ra, đặc biệt là việc thao tác đóng cắt các Recloser phục vụ công tác chuyển lưới, xử lý sự cố đã đáp ứng về thời gian, đảm bảo yêu cầu của công việc. Theo tính toán, sau khi áp dụng công nghệ điều khiển xa Recloser, thời gian mất điện theo chỉ số SAIDI trong năm sẽ giảm khoảng 270 phút so với trước đây, tương ứng với sản lượng điện không mất đi là 500.000kWh. Ngoài ra còn tiết kiệm chi phí nhân công đi thao tác đóng cắt, thay vì trước đây phải cần 2 công nhân di chuyển từ đơn vị. Điều này cho thấy ngoài các ưu điểm về kỹ thuật, thao tác vận hành khi xử lý sự cố còn mang lại hiệu quả kinh tế của sáng kiến điều khiển xa Recloser. Bài,ảnh: TÂN NGUYÊN
